氣液增壓機氣路連接方法（實例教程說明）
發(fā)布時間：2018-01-30
關于
氣液增壓機氣路連接方法，怎么連接電磁閥才正確，可能很多人并不是很清楚，有些是靠著感覺接的，并沒有很系統(tǒng)清晰的接法思路。玖容26年氣液增壓缸壓力機廠家（非標設備定制廠家）為大家整理了一個以JRA
標準型增壓缸安裝在壓機上面的實例教程，希望能對大家有所幫助。如有不清楚的地方或其他類型的增壓缸安裝方法，可直接撥打
18925544859(黃金燕)免費咨詢。
氣液增壓機氣路連接方法分3大步走，分別如下：

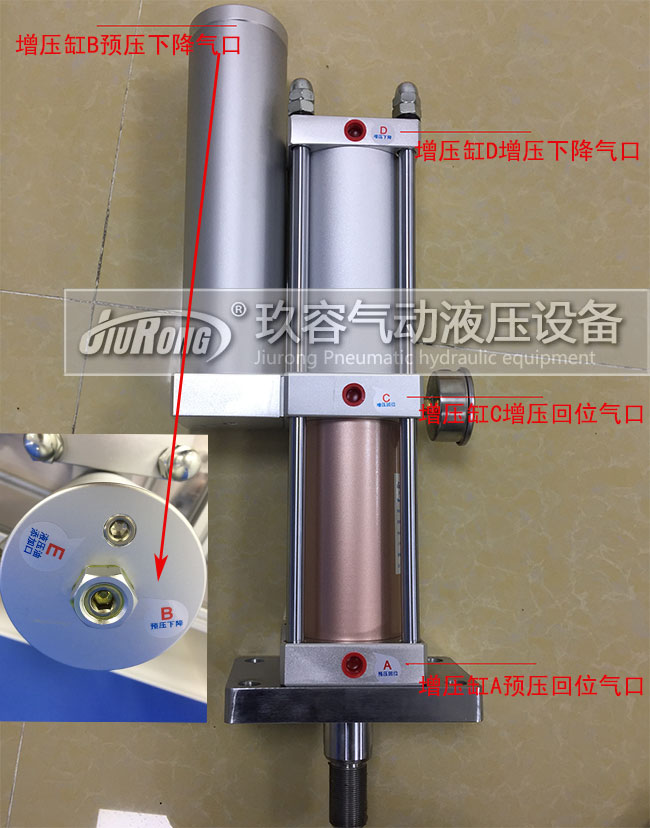

一、首先，大家需要先弄清楚氣液增壓缸氣口這一點：
增壓缸分為直壓式和預壓式的，其中，
直壓式氣液增壓缸有3個氣口（預壓回位A、增壓回位C、增壓下降D），預壓式氣液增壓缸有4個氣口（預壓回位A、預壓下降B、增壓回位C、增壓下降D），直壓式的用一個電磁閥控制，預壓式的用兩個電磁閥控制，JRA為預壓式的，所以用了一個兩位五通電磁閥來控制增壓，一個三位五通電磁閥來控制預壓，此組合有寸動、調模功能。
二、接著，大家需要弄清楚電磁閥孔位說明：

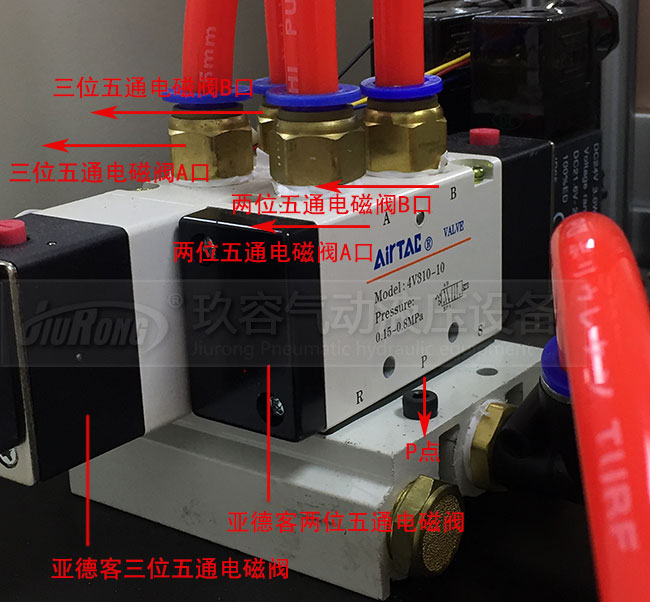

亞德客電磁閥有5個孔位，上排2孔位分別為A、B口，下排有3孔位，兩邊的接消聲器用的，中間的P點接兩聯件（油水分離器、空氣處理元件）用。

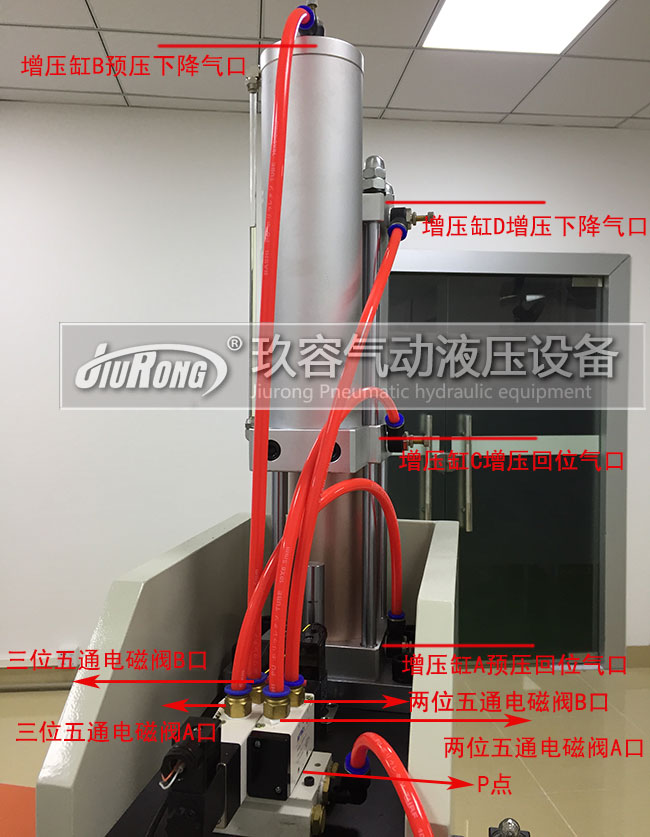

三、最后，氣液增壓機氣路連接方法步驟：
1、氣液增壓缸A、B氣口為一組，接控制預壓的三位五通電磁閥，C、D氣口為一組，接控制增壓的兩位五通電磁閥。
2、增壓缸A氣口和三位五通電磁閥A口連接，增壓缸B氣口和三位五通電磁閥B口連接；增壓缸C氣口和兩位五通電磁閥A口連接，增壓缸D氣口和兩位五通電磁閥B口連接。
